全自动LED灯板X-RAY检测设备

产品型号:XL-6700

放大倍率:200X

检测精度:5um

产品简介:XL-6700自动上料,自动检测判断,自动分拣良品与不良品。轨道式传输系统、大检测面积、全新式数字平板探测器,能接驳在SMT生产线上进行高产能的自动在线全检,支持各种不同产品检测的Teaching和导入导出功能...

全国咨询服务热线:138 2888 0272

在线咨询

  • 产品介绍

  ▋ 产品视频

  ▋ 设备工作原理图





  ▋ 设备优势

●  X射线源采用全球顶尖的日本滨松Hamamatsu封闭式X光管,寿命长,免维护

●  自动上料,自动检测判断,自动分拣良品与不良品。轨道式传输系统、大检测面积、全新式数字平板探测器,能接驳在SMT生产线上进行高产能的自动在线全检

● 对所有动作、信号、硬件状态实时监测,并呈现在软件操作界面上

● 在线实时显示检测数据及判定结果,并同时保存检测图像与原始图像,并对检测数据采用数据表格保存,便于查看及分析

● 整个设备安全互锁,三重保护功能,机身表面任何部位均满足欧美国家安全辐射标准

  ▋ 硬件参数

X射线源

光管品牌

日本滨松Hamamatsu

光管类型

封闭式反射靶微焦点X射线源

光管电压

40-90kV(L11831-01)

光管电流

10-200uA

聚焦尺寸

5μm

X射线束角(锥形)

80 degree

平板探测器

探测器类型

CMOS平板探测器

成像面积

50mm×50mm

感光单元尺寸

49.5μm

像素矩阵

1172×1100

分辨率

10.1Lp/mm

图像帧率(1×1)

30fps

载物台

检测区域

320mm*320mm

检测效率

≥25ppm

最大载重量

10kg

机箱

内层铅板

5毫米加厚铅版(隔离辐射)

尺寸

5300mm(L) * 1600mm(W) * 1800mm(H)

重量

1800kg

其他参数

计算机

24寸宽屏液晶显示器/I5处理器/4G内存/500G硬盘

电源

110V/220/通用 10A

温度和湿度

22±3℃ 50%RH±10%RH

整机功率

1700W

安全保障

辐射泄露量

采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H 符合国际标准

设备自动保护功能

设备任何门、窗一旦开启,设备立刻进入停机保护状态,任何操作动作无法进行

安全互锁

用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电

电磁安全门开关

观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启

急停按钮

位于操作位旁,按下立刻断电。

可视窗口

具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况

X光管保护

关闭X光后,才可以离开软件进行其他操作。

  ▋ 软件参数

功能模块

操作方式

键盘+鼠标完成所有操作。

X光管控制

鼠标点击按钮可开启或关闭X光,旁边显示实时管电压和管电流值,用户可点击上下按钮,或拖动滑动条,或手动输入调节。

状态栏

通过是否红绿色交替闪烁,提示互锁状态、预热状态和X光开关状态。

图像效果调节

可自由调节图像的亮度、对比度和增益,达到满意的效果。

产品列表

用户可储存当前的,或者调用以前储存的Z轴位置、亮度、对比度和增益等参数,下次检测同样产品可以直接调用,提高检测效率。

导航窗

相机拍摄平台照片后,点击照片任一位置,平台会移动直至画面显示该位置。

运动轴状态

显示实时坐标。

检测结果

按次序显示每次的测量结果(气泡比率、距离、面积等用户设置的测量项)。

速度控制

各轴移动速度可调整为慢速、常速和快速。

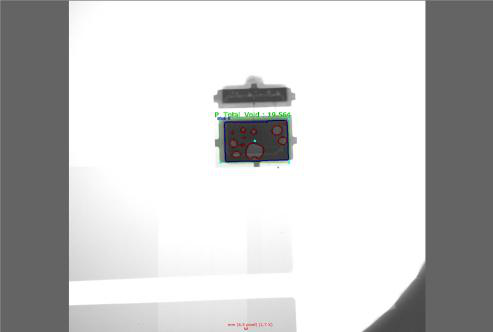

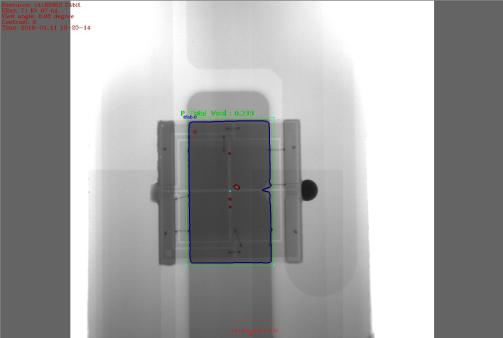

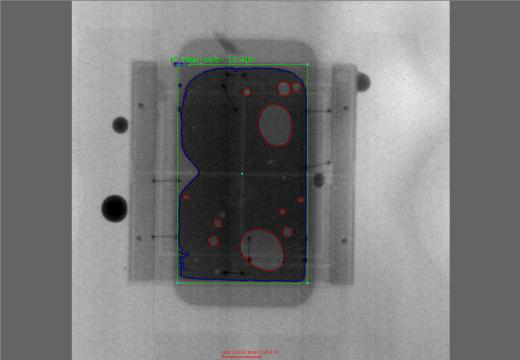

气泡率测量

自动计算

可选手动/自动测量、单球/多球测量模式。自动计算所选区域内的每个BGA气泡比例。可设定界限值,自动判断空洞率,和最大空洞率

调整参数

用户可调整灰阶阀值,像素、对比度、大小过滤等参数,以得到自动计算的准确结果。

手动添加或删减气泡

用户可画多边形或自由图形,作为气泡计算到气泡率内。右键对不是气泡的图像单击,可取消气泡

储存参数

用户可储存当前测量气泡的灰阶阀值,像素、对比度、大小过滤等参数,下次检测同样产品可以直接调用,提高检测效率。

尺寸测算

灌锡孔比例测算

多用于测量电路板通孔过锡率,比测量距离多设置一个D点,以D点到基准线的垂直距离,除以C点的垂直距离,得出D占C的垂直距离的百分比率

距离

按需点击A、B两点设置为基准线,再点击C点,测量C点到基准线的垂直距离

弧度

多用于LED绑定线弧度或弯曲度测算

角度

按需点击A、B两点设置为基准线,再点击C点,测量BA和BC射线之间的夹角角度。

圆形

多用于测量锡球等圆形元器件,点击三个点确定一个圆形,测量出周长、面积和半径。

方形

多用于测量方形元器件,点击两个点确定一个方形,测量出长、宽和面积。

自动检测

CNC检测

对于有排列规律的检测点,用户只需要设置其中两个检测点和行列数量,软件将自动拍摄每个检测点并保存图片

自动识别

对于有明显特征的检测点,软件可自动识别具体位置,进行测量,并保存图片

激光定位

红点激光定位装置,双重辅助,易于导航

  ▋ 应用举例

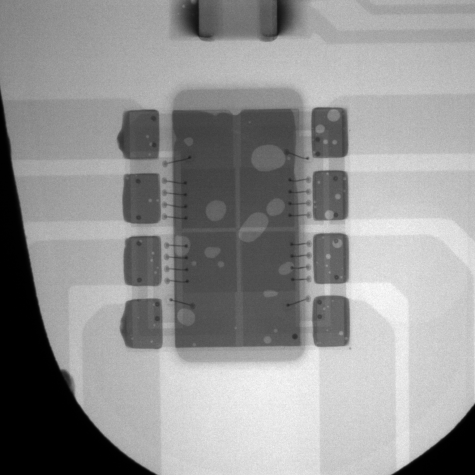

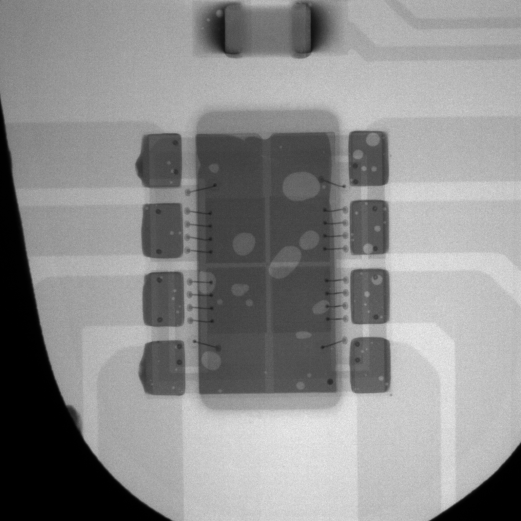

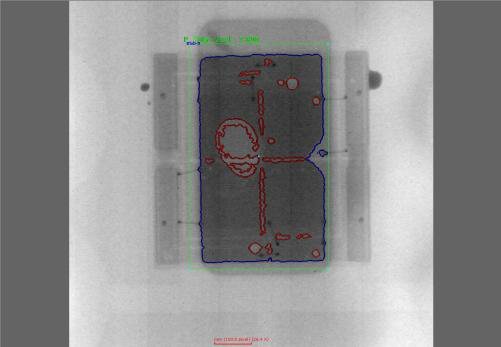

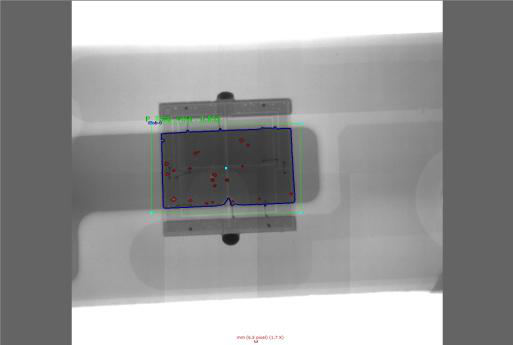

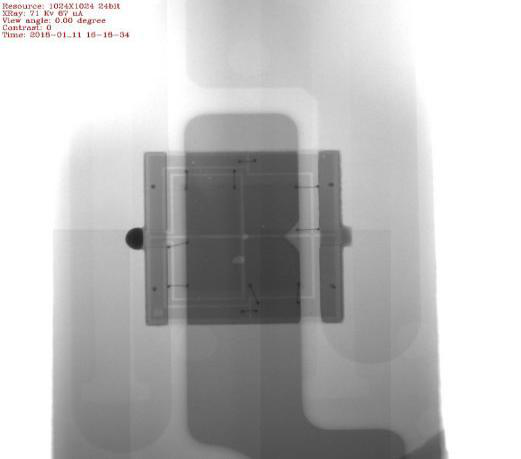

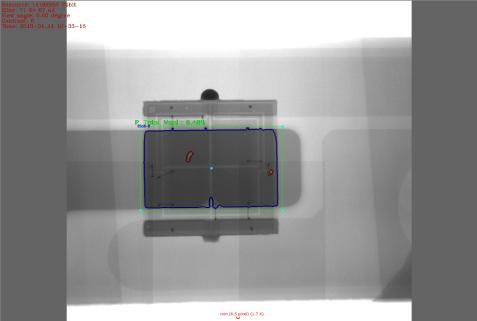

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

铜基板LED汽车大灯

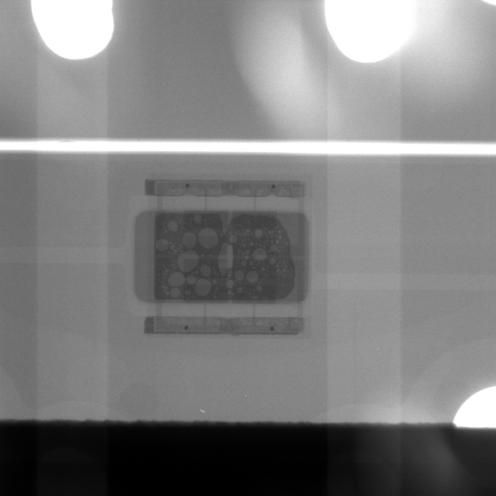

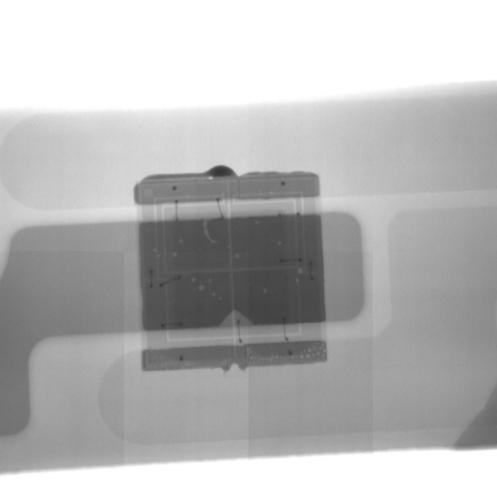

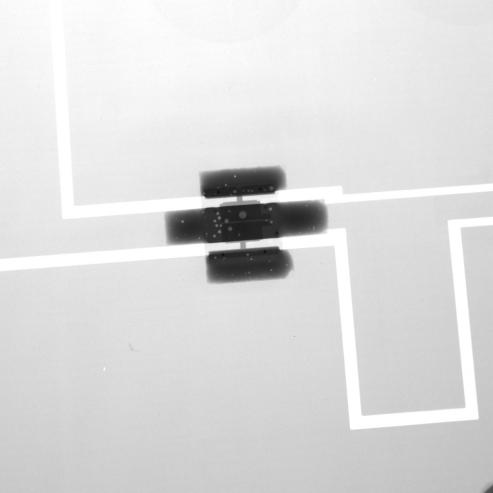

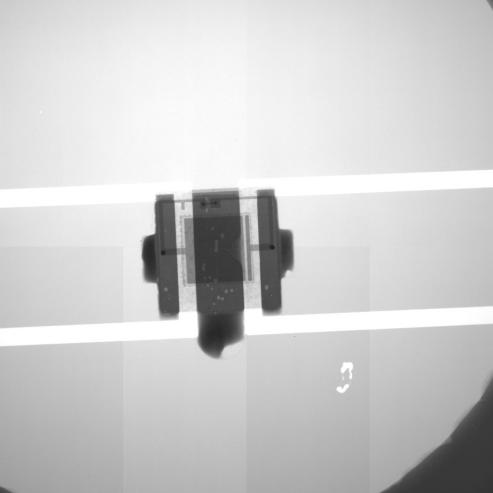

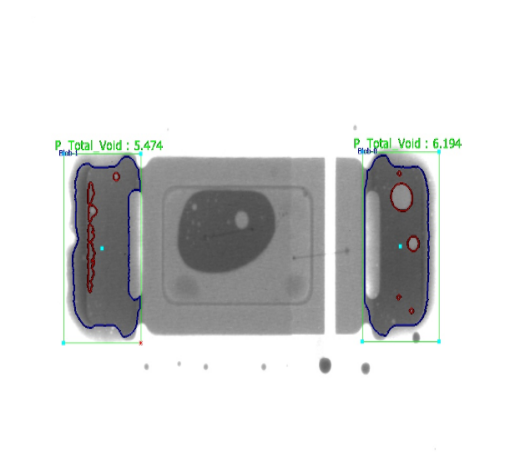

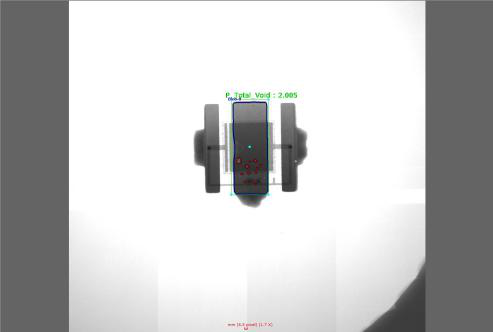

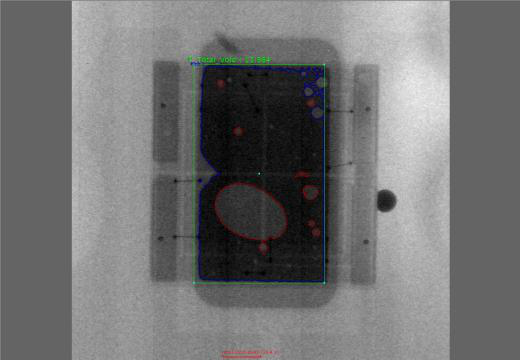

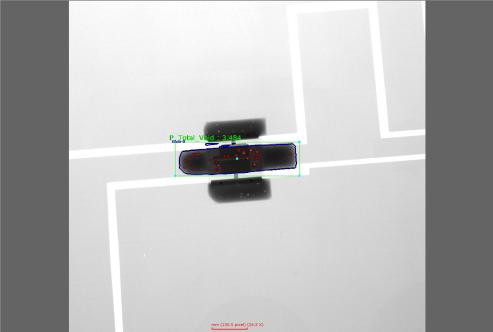

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

LED码头灯气泡测试

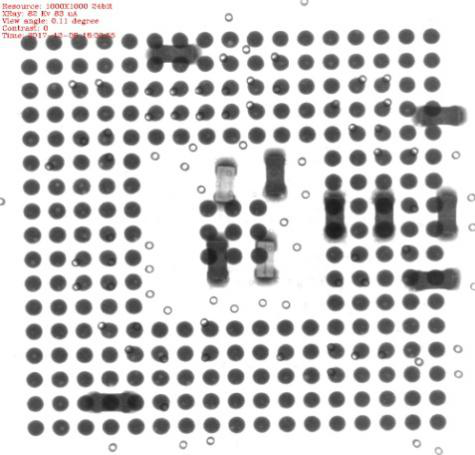

BGA芯片焊接分析

BGA芯片焊接分析

铜基板LED汽车大灯

二极管检测

IC金线检测

线束接头

LED绑定线检测

IC气泡检测

USB接头检测

LED码头灯气泡测试

热敏感应器

二极管电容

烙铁头焊枪内部检测

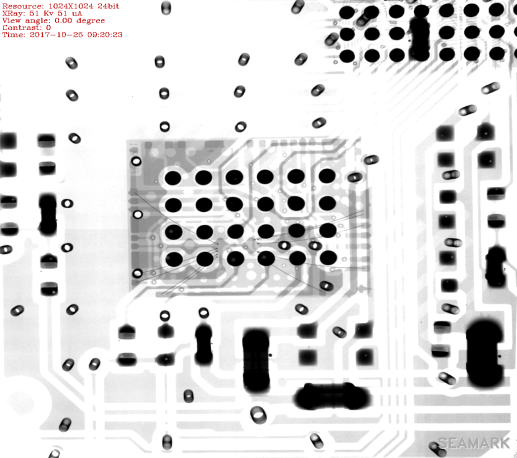

苹果手机主板
