全自动PCB板检测设备(钻孔偏移&二维码识别)

产品型号:X-7800

放大倍率:200X

检测精度:5μm

产品简介:在线式PCB二维码识别检测设备支持各种不同产品检测的Teaching和导入导出功能,自动上料,自动检测判断,自动分拣良品与不良品。轨道式传输系统、大检测面积、全新式数字平板探测器,能接驳在SMT生产线上进行高产能的自动在线全检,可以根据客户需求定制X射线检测设备。

全国咨询服务热线:138-2875-6462

在线咨询

  • 产品介绍

  ▋ 产品视频



  ▋ 设备工作原理图





●  实时检测 对所有动作、信号、硬件状态实时监测,并呈现在软件操作界面上

● 图像和数据实时在线显示 在线实时显示检测数据及判定结果,并同时保存检测图像与原始图像,并对检测数据采用数据表格保存,便于查看及分析。

  ▋ 设备优势

●  检测区域:800mm*650mm

●  二维码扫描功能、智能编程功能

● 支持各种不同产品检测的Teaching和导入导出功能

●  Barcode自动识别、自动报告存储(选项)

● 全自动检测 实现自动上料,自动检测判断,自动分拣良品与不良品。轨道式传输系统、大检测面积、全新式数字平板探测器,能接驳在SMT生产线上进行高产能的自动在线全检

  ▋ 硬件参数

X射线源

光管品牌

日本滨松Hamamatsu

光管类型

封闭式反射靶微焦点X射线源

光管电压

40-90kV(L11831-01)

光管电流

10-200uA

聚焦尺寸

5μm

X射线束角(锥形)

80 degree

平板探测器

探测器类型

CMOS平板探测器

成像面积

50mm×50mm

感光单元尺寸

49.5μm

像素矩阵

1172×1100

分辨率

10.1Lp/mm

图像帧率(1×1)

30fps

载物台

检测区域

720mm*580mm

检测效率

≥25ppm

最大载重量

10kg

外壳

内层铅板

5毫米加厚铅版(隔离辐射)

尺寸

3040mm(L) * 1650mm(W) * 2100mm(H)

重量

1800kg

其他参数

计算机

24寸宽屏液晶显示器/I5处理器/4G内存/500G硬盘

电源

110V/220/通用 10A

温度和湿度

22±3℃ 50%RH±10%RH

整机功率

1700W

安全保障

辐射安全标准

采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H 符合国际标准

设备自动保护功能

设备任何门、窗一旦开启,设备立刻进入停机保护状态,任何操作动作无法进行

安全互锁

用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电

电磁安全门开关

观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启

急停按钮

位于操作位旁,按下立刻断电。

可视窗口

具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况

X光管保护

关闭X光后,才可以离开软件进行其他操作。

  ▋ 软件参数

功能模块

操作方式

键盘+鼠标完成所有操作。

X光管控制

鼠标点击按钮可开启或关闭X光,旁边显示实时管电压和管电流值,用户可点击上下按钮,或拖动滑动条,或手动输入调节。

状态栏

通过是否红绿色交替闪烁,提示互锁状态、预热状态和X光开关状态。

图像效果调节

可自由调节图像的亮度、对比度和增益,达到满意的效果。

产品列表

用户可储存当前的,或者调用以前储存的Z轴位置、亮度、对比度和增益等参数,下次检测同样产品可以直接调用,提高检测效率。

导航窗

相机拍摄平台照片后,点击照片任一位置,平台会移动直至画面显示该位置

运动轴状态

显示实时坐标

检测结果

按次序显示每次的测量结果(气泡比率、距离、面积等用户设置的测量项)

速度控制

各轴移动速度可调整为慢速、常速和快速

气泡率测量

自动计算

可选手动/自动测量、单球/多球测量模式。自动计算所选区域内的每个BGA气泡比例。可设定界限值,自动判断空洞率,和最大空洞率

调整参数

用户可调整灰阶阀值,像素、对比度、大小过滤等参数,以得到自动计算的准确结果。

手动添加或删减气泡

用户可画多边形或自由图形,作为气泡计算到气泡率内。右键对不是气泡的图像单击,可取消气泡

储存参数

用户可储存当前测量气泡的灰阶阀值,像素、对比度、大小过滤等参数,下次检测同样产品可以直接调用,提高检测效率。

尺寸测算

灌锡孔比例测算

多用于测量电路板通孔过锡率,比测量距离多设置一个D点,以D点到基准线的垂直距离,除以C点的垂直距离,得出D占C的垂直距离的百分比率

距离

按需点击A、B两点设置为基准线,再点击C点,测量C点到基准线的垂直距离

弧度

多用于LED绑定线弧度或弯曲度测算

角度

按需点击A、B两点设置为基准线,再点击C点,测量BA和BC射线之间的夹角角度。

圆形

多用于测量锡球等圆形元器件,点击三个点确定一个圆形,测量出周长、面积和半径。

方形

多用于测量方形元器件,点击两个点确定一个方形,测量出长、宽和面积。

自动检测

CNC检测

对于有排列规律的检测点,用户只需要设置其中两个检测点和行列数量,软件将自动拍摄每个检测点并保存图片

自动识别

对于有明显特征的检测点,软件可自动识别具体位置,进行测量,并保存图片

激光定位

红点激光定位装置,双重辅助,易于导航

  ▋ 应用举例

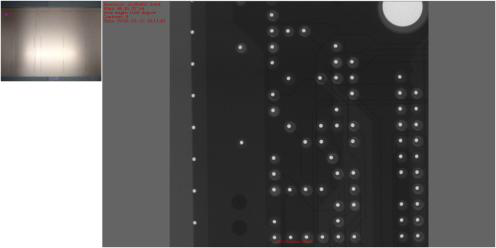

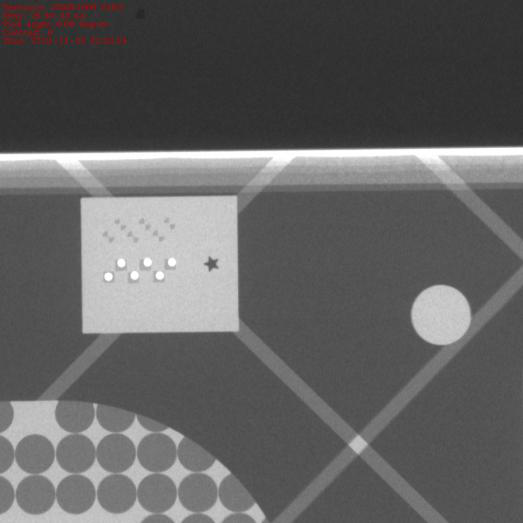

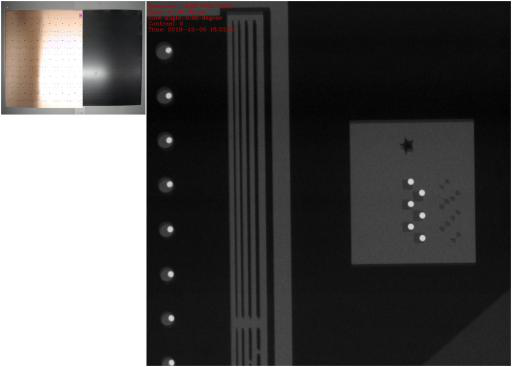

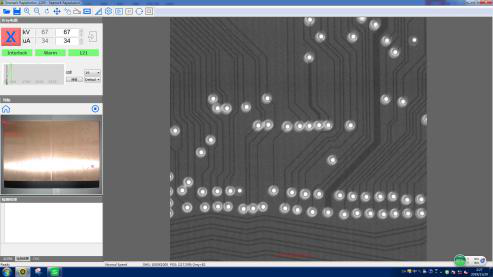

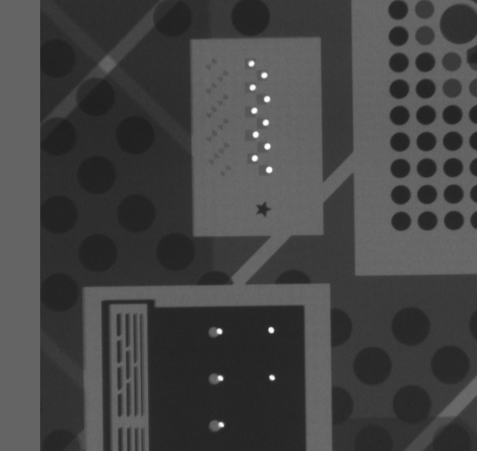

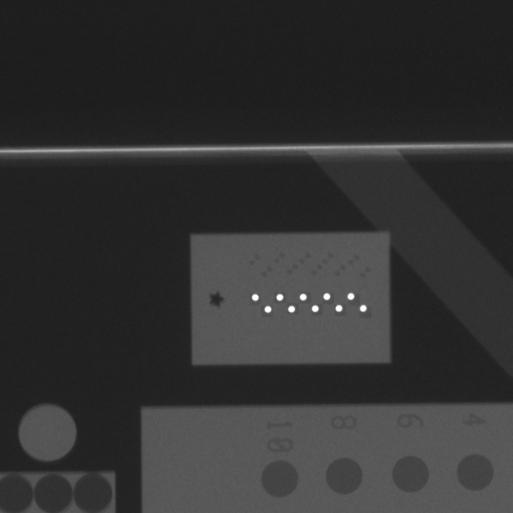

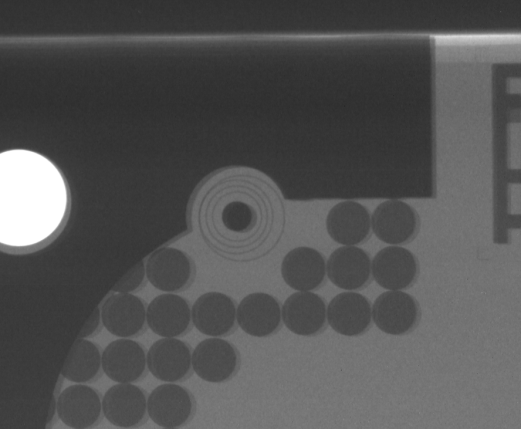

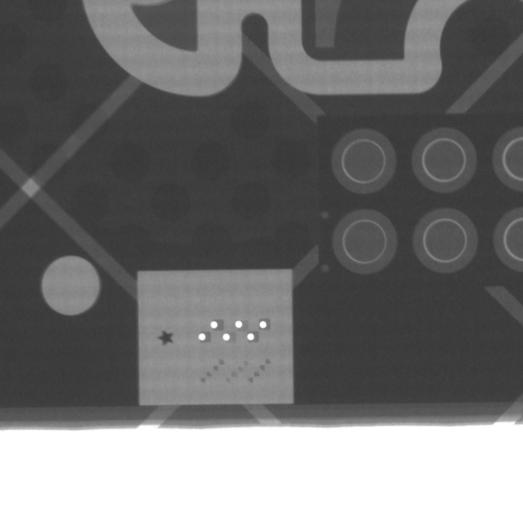

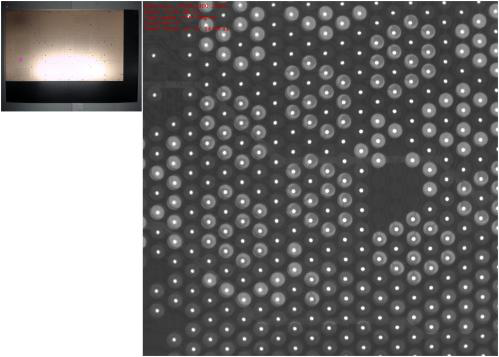

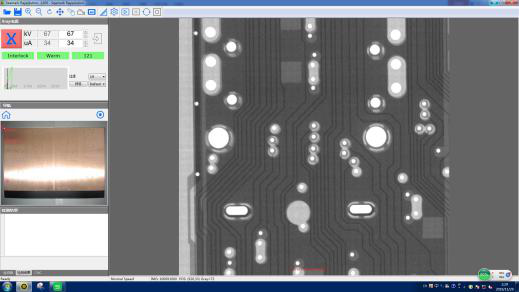

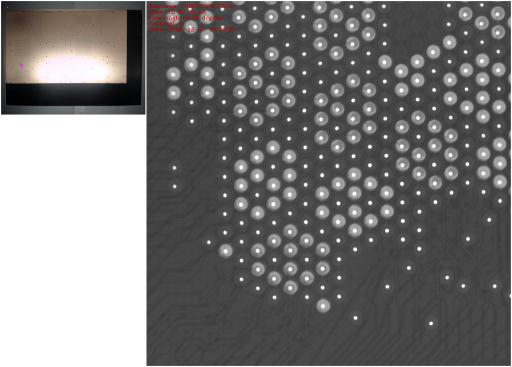

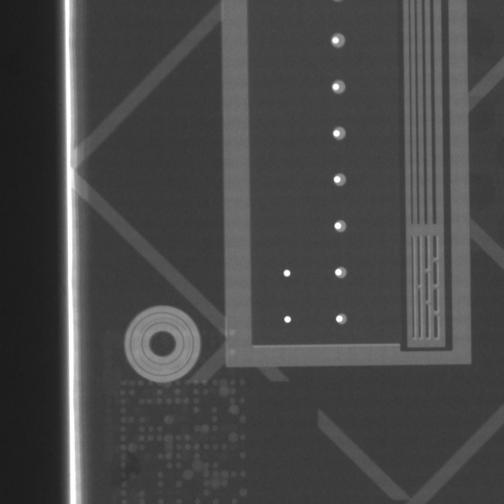

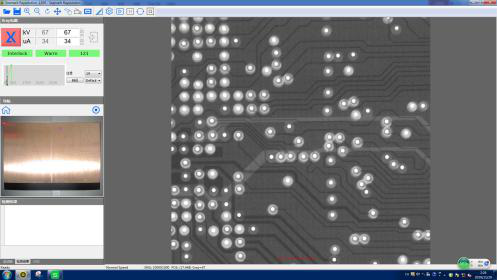

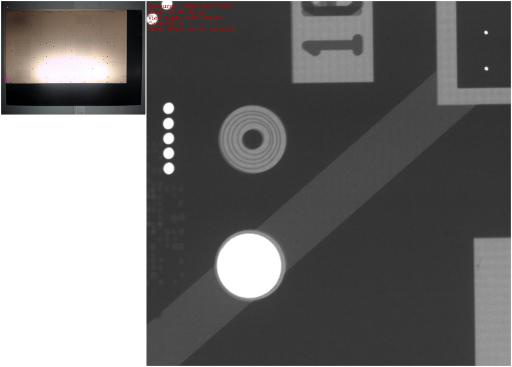

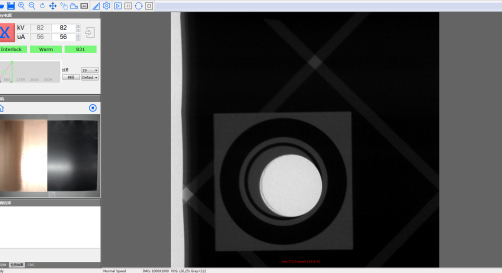

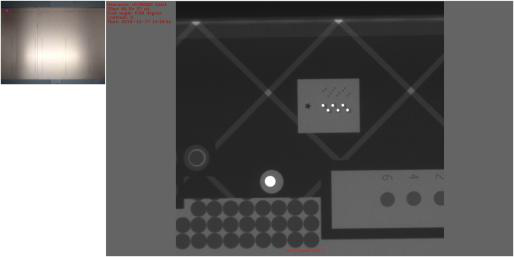

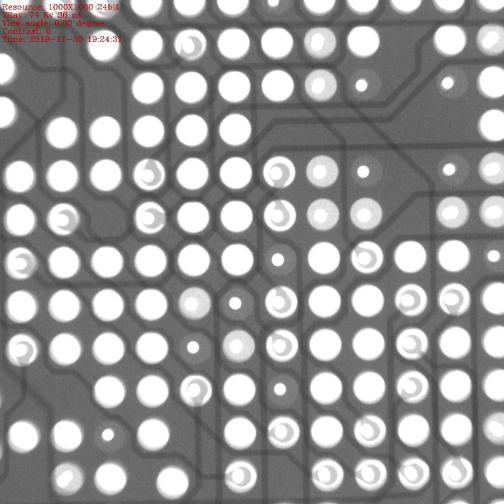

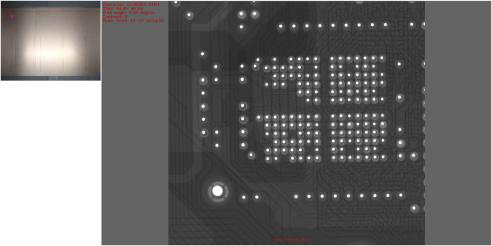

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测

PCB板检测
