X-8600 3D微焦点锂电池xray检测设备

X-8600 3D微焦点锂电池xray检测设备

产品型号:X-8600

产品尺寸:1591mm(L) * 1440mm(W) * 1726mm(H)

光管聚焦:5um

放大倍率:800X

产品简介:卓茂光电最新设计的X8600型X-RAY主要应用于锂电行业动力叠片电芯的全自动检测。一套成像系统在线检测分析针对迭片型动力电池的在线全自动检测

详情介绍

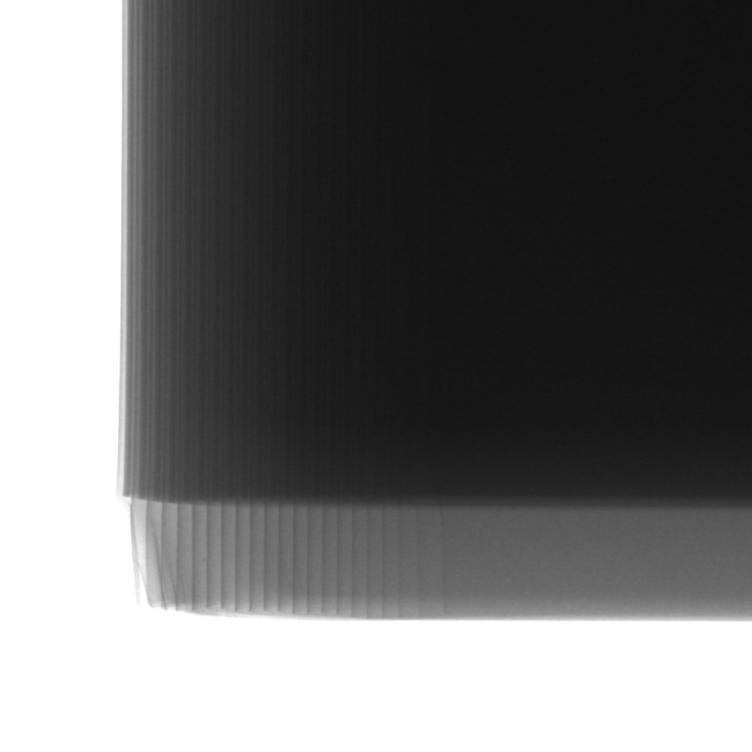

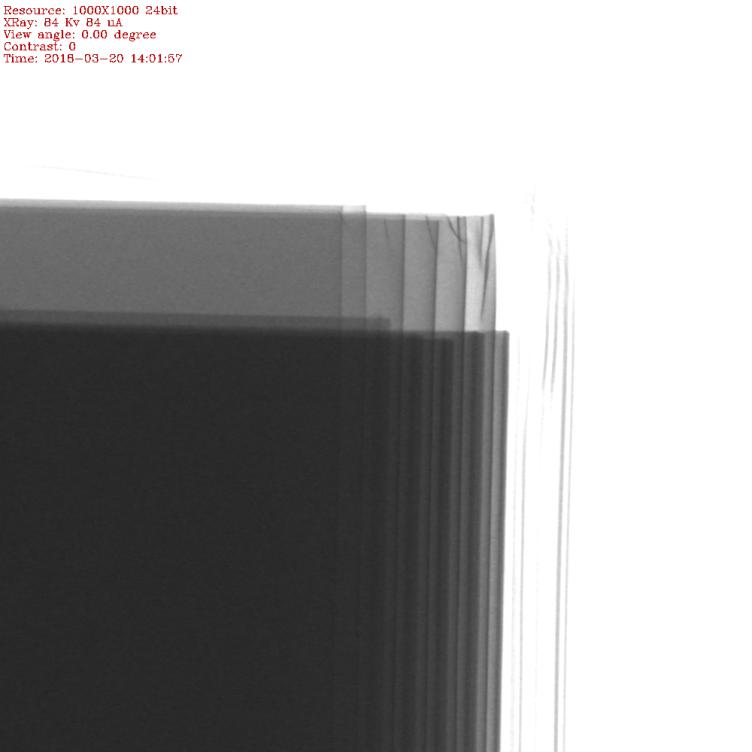

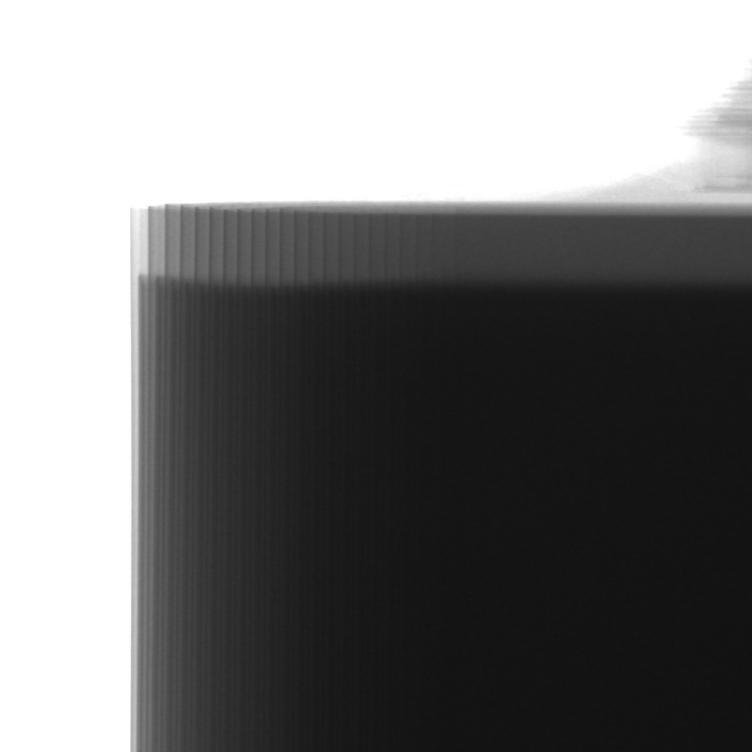

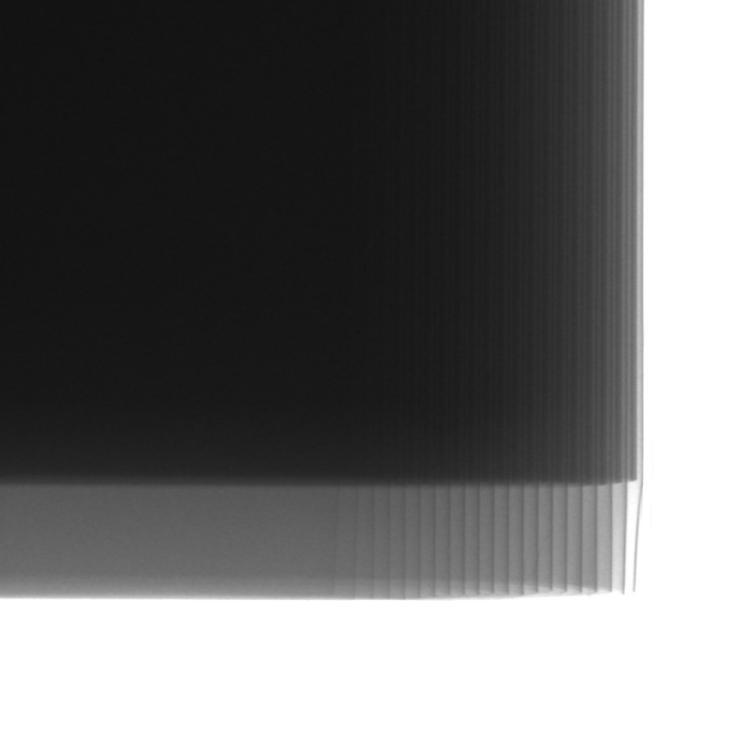

软包电池检测

软包电池检测

软包电池检测

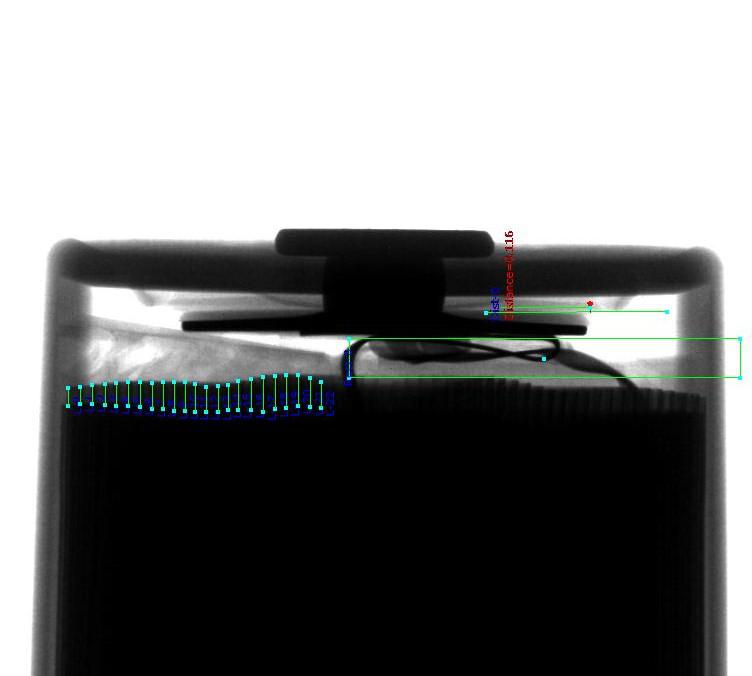

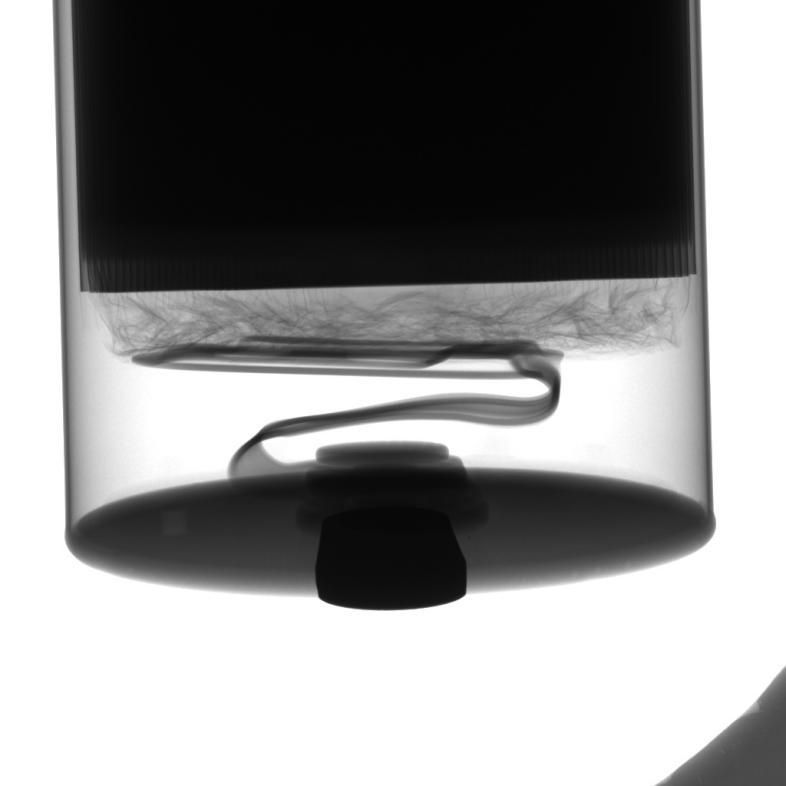

圆柱电池检测

圆柱电池检测

圆柱电池检测

X-Ray Solution X-8600 (1)应用范围

卓茂光电最新设计的X6800型X-RAY主要应用于锂电行业动力叠片电芯的全自动检测。 一套成像系统在线检测分析针对迭片型动力电池的在线全自动检测。 该设备采用PLC及板卡控制,通过X-RAY发生器发出X射线,穿透电池内部,由成像系统接收X射线成像和拍照,通过相关软件对图像进行处理并自动测量和判断,确定良品和不良品,并将不良品挑选出来,设备前后端可与产线对接。


X-Ray Solution X-8600 (2)核心技术参数

硬件 光管 光管类型 封闭式反射靶微焦点X射线源
光管电压 90kV
光管电流 200uA(软件限值89uA)
光管聚焦尺寸 5μm
冷却方式 风冷+油冷
探测器系统 探测器类型 高清数字平板探测器(FPD)
成像面积 50mm*50mm
感光单元尺寸 49.5μm
像素矩阵 1176*1104Pixels
几何放大倍率 800X
探测器倾斜角度 0-60度视角
检测速度与精度 重复测试精度 ≤±60um( 标准片测量,测 50 次)
误判率 ≤2%(临界值除外)
漏判率 0
外壳 内层铅版 5毫米加厚铅版(隔离辐射)
尺寸 2600mm(L) * 1300mm(W) * 1800mm(H)
重量 1600Kg
其他参数 计算机 24寸宽屏液晶显示器/I3处理器/2G内存/200G硬盘
电源 AC220V 10A
温度和湿度 22±3℃ 50%RH±10%RH
整机功率 1700W
通用参数 生产能力 ≥6PPM(极耳对面的 2 个角)
设备故障率 ≤2%
设备通用范围 更换电池品种时,需调整定位夹具、分拣装置、光源距离、并根据电芯品种调用相关程序或重新设置程序,更换时间约 30 分钟。
辐射安全标准
防护箱体要求
采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H     符合国际标准。
安全互锁功能 采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H     符合国际标准。
可视窗口 具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况。
光管自动保护功能 设备无任何操作动作5分钟后,光管立刻自动断电进入保护状态。
设备自动保护功能 设备任何门、窗一旦开启,设备立刻进入停机保护状态,任何操作动作无法进行。



X-Ray Solution X-8600 (3)设备特点

自动检测 自动检测判断,自动分拣良品与不良品
实时监控 对所有动作,信号,硬件状态实时监控,并呈现在软件操作界面上
图像数据保存 同一电池的多部位检测图片和数据,在同一软件界面中显示,方便观察识别
安全环保 整个设备安全互锁,三重防护功能,机身表面任何部件均满足安全辐射标准


X-Ray Solution X-8600 (4)设备动作流程

待测电芯(无托盘)经主拉带流至机械手入料处,机械手抱取至进料皮带输送至检测区,经整形气缸定位后,升降旋转测试平台上升将电池调整至测试点,软件对电池进行自动检测判定后显示测量结果,升降旋转测试平台复位,电池经出料皮带输送至分拣区,良品和不良品通过不同的输送带流出




X-Ray Solution X-8600 (5)组成结构

名称 数量 单位 备注
90KV-5um封闭式X光管
1
日本滨松HAMAMATSU
载物台
1
尺寸:500mm*500mm
平板探测器
1

韩国Rayence

图像处理器CPU
1
英特尔I3处理器
液晶显示器
1
24寸




X-Ray Solution X-8600 (6)来料规格

可检测电池尺寸 长度 宽度 厚度
180~300mm
100~200mm
5~25mm
检查方法:自动检查和判定电池阴极和阳极的对齐度
在电池的非极耳端两个角的适当位置测
能检测两角位置的阴极和阳极的对齐度,输出检测数据并统计最大值、最小值, 根据买方提供的标准进行判别 OK 与 NG
运行方式:自动测量,按规定的标准自动判断良品和不良品,自动分拣不良品




X-Ray Solution X-8600 (7)配置清单

序号
部件名称
供应商
产地
1
X 射线管
HAMAMATSU
日本
2
数字平板探测器
Rayence
韩国
3
相机
BASLER
德国
4
镜头
BASLER
日本
5
运动模组
SATA
台湾
6
气缸
SMC
日本
7
伺服电机
Panasonic
日本
8
轴承
NSK
日本
9
感应器
Panasonic
日本
10
工控电脑
技嘉
中国

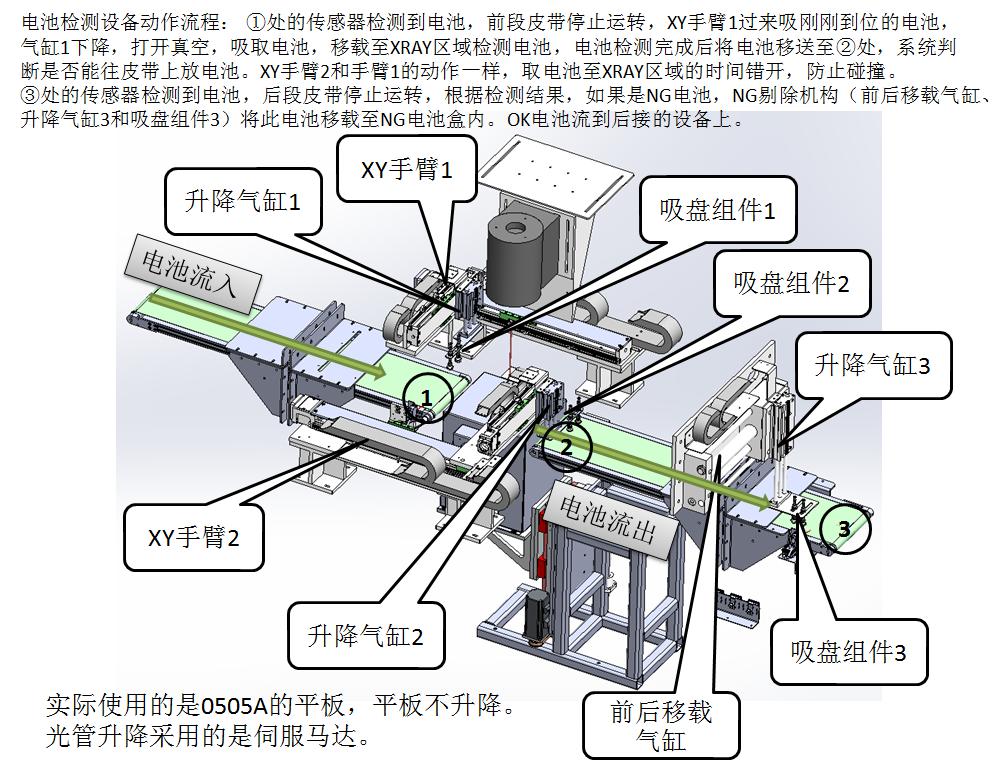

X-Ray Solution X-8600 (8)工作原理图



主要进口部件图片

日本HAMAMATSU光管90KV

韩国Rayence探测器0505A
